Bloc d'alimentation pour presse de serrage

Aujourd'hui, nous fouillons dans nos archives et retrouvons certains des tout premiers dossiers du Démonstration de Projets de 2007. Les premières soumissions de projets étaient en fait des systèmes hydrauliques conçus par les équipes de nos magasins en réponse au problème unique d'un client qui avait besoin d'une solution.

Un de nos clients de l’Alberta utilisait une presse de serrage équipée de seize vérins utilitaires de 3 pouces d'alésage et de 14 pouces de course dans une chaîne de montage qui produisait des murs préfabriqués. Ce client a contacté notre équipe hydraulique de Calgary Nord pour voir si nous pouvions concevoir un bloc d'alimentation pour faire fonctionner ce système de serrage.

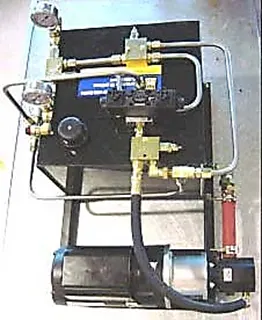

Le bloc d'alimentation qu'ils ont assemblé était composé d'une pompe hydraulique à engrenages à deux étages Barnes, couplée directement à un moteur électrique de face C de 5 CV, et un réservoir de 10 gallons avec chicane pour fournir l'huile. Le bloc d'alimentation permettait au système de fonctionner sous deux pressions de service différentes.

Lorsque les vérins étaient en extension, l'une des soupapes de décharge était réglée à 1 800 lb/po carré ; lorsqu'ils se rétractaient, l'autre soupape de décharge était réglée à 600 lb/po carré. L'équipe a utilisé une soupape de commande directionnelle DO3 à tiroir en H de 115 V c.a. (tous les ports sont connectés au neutre), et un clapet de non-retour à servocommande double pour maintenir la charge et empêcher le fluage. Chaque ligne était équipée d'un manomètre pour des lectures précises pendant le fonctionnement. Le système permet d'économiser de l'énergie lors du serrage, car le clapet de non-retour à servocommande maintient la pression dans les cylindres sans nécessiter que le bloc d'alimentation reste en marche. Cela empêchait également l'huile de refouler par-dessus la soupape de décharge, ce qui aurait généré beaucoup de chaleur. Pour une meilleure durabilité, ils ont décidé d'utiliser des tubes de 1/2 pouce et des raccords JIC. Le réservoir était équipé d'un robinet-vanne pour des changements d'huile propres et faciles, avec toutes les soupapes installées sur le dessus du réservoir par des vis de catégorie 8.
